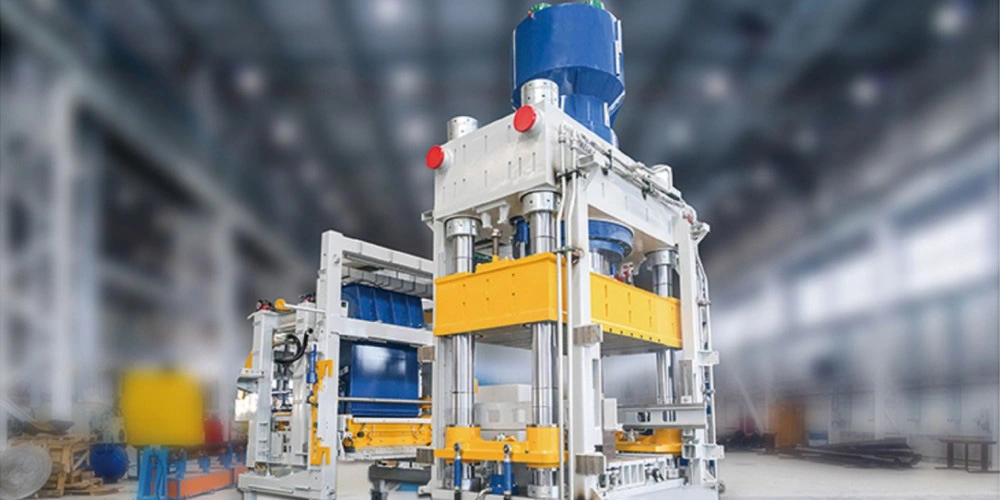

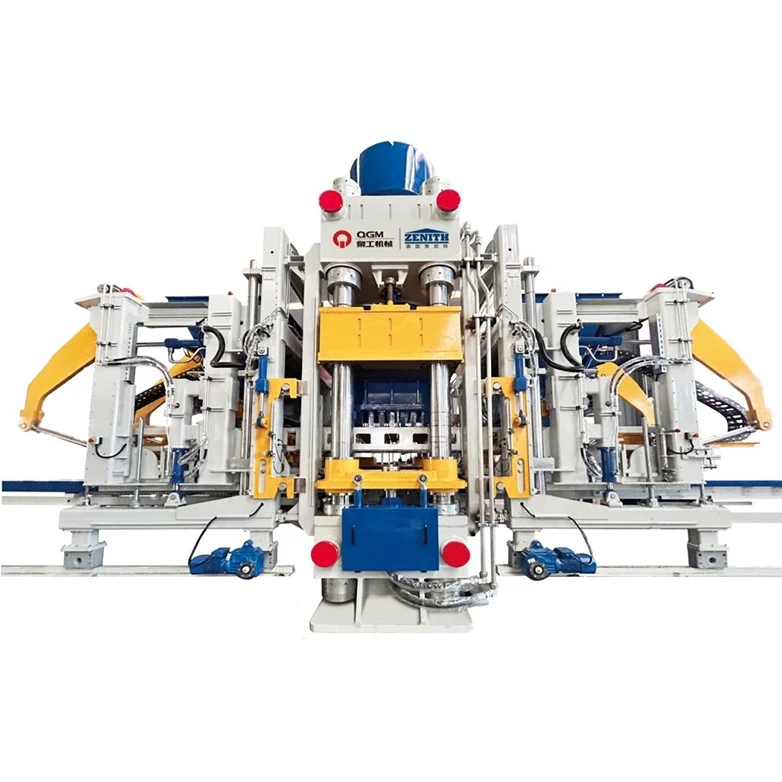

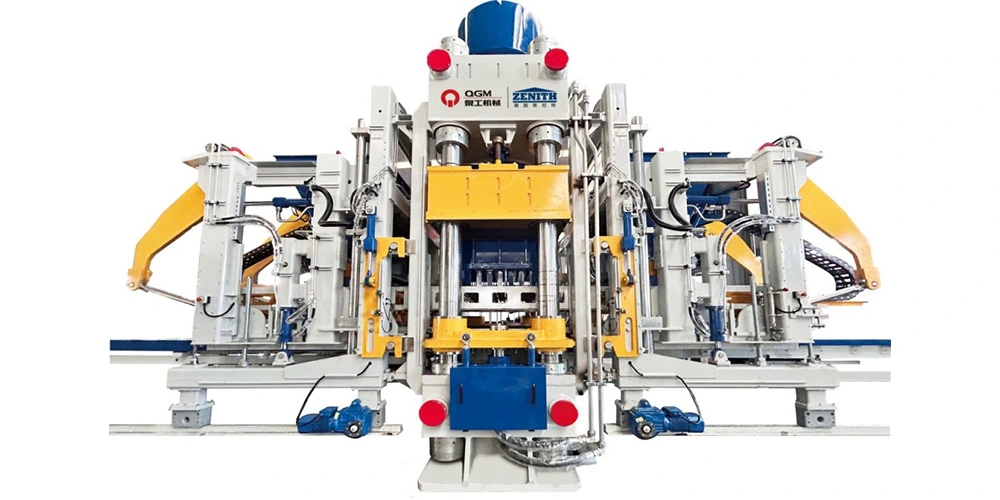

Аутоматске хидрауличне машине за израду бетонских блокова за бетонске производе

Изграђена око интегрисане механичке, хидрауличке и електричне архитектуре, ВП серија комбинује рам машине високе чврстоће, хидраулично пресовање велике тонаже, серво вибрације и интелигентну аутоматизацију. Међународно признате компоненте се користе у кључним системима за подршку стабилном раду и доследним перформансама обликовања.

Са три конфигурације силе притиска — 600, 900 и 1.500 тона — ЗН-ВП серија пружа скалабилно решење за произвођаче бетонских производа са различитим производним захтевима и спецификацијама производа.
Машина је посебно погодна за примене где су важни притисак формирања, прилагодљивост материјала и флексибилност производа. У зависности од изабраног модела, конфигурације калупа и производног подешавања, машина може да производи:
●Стандардни бетонски блокови
●Шупљи блокови
●Блокови за поплочавање
●Ивичњаци
● Бетонски производи изгледају као камен
●Производи за уређење пејзажа
●Блокови за заштиту косина за заштиту воде
●Зидни и декоративни бетонски производи

Серија ЗН-ВП такође подржава коришћење различитих сировина на бази ситног зрна и чврстог отпада, укључујући грађевински отпад, металуршки чврсти отпад, јаловину из рудника, камени прах, муљ и блато за прање песка, подложно одговарајућој припреми материјала и дизајну мешавине.

Ово чини ЗН-ВП серију погодном опцијом за пројекте производње бетонских блокова фокусираних на рециклажу чврстог отпада и бетонске производе са додатом вредношћу.

Спецификације блок машине

Тецхницал Хигхлигхтс

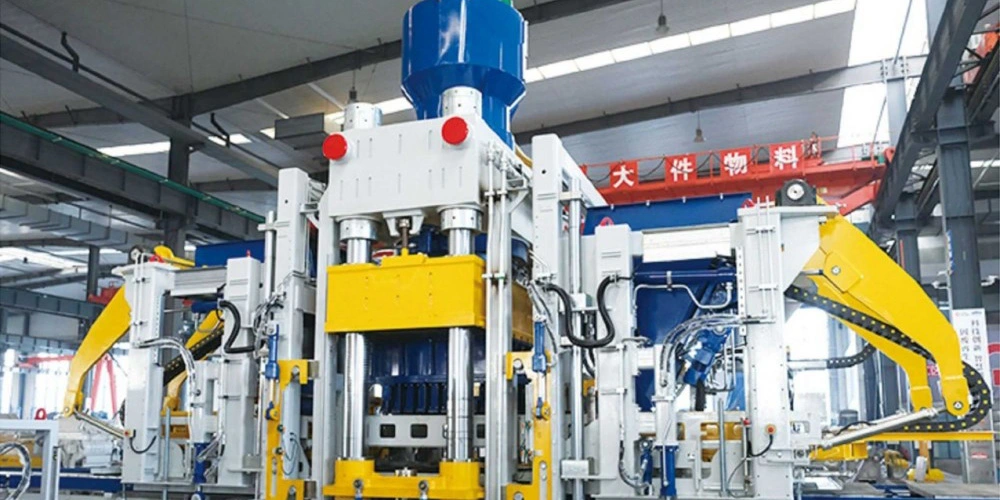

1. Машински оквир високе чврстоће за стабилно обликовање

Главни оквир машине је произведен од посебно обликованих челичних профила и укључује патентирану технологију структуралног дизајна.
Заварени оквир се подвргава третману за ублажавање напрезања због вибрација како би се побољшала стабилност конструкције. Стубови великог пречника пружају подршку и вођење током затварања калупа, помажући у одржавању прецизног позиционирања калупа током процеса формирања.
Систем за уклањање калупа усваја механичку синхронизацију за координацију ослобађања калупа и подржава конзистентно формирање производа.
За производњу бетонских блокова под високим притиском, крута структура машине је неопходна за одржавање стабилног кретања калупа и поновљивих услова формирања.

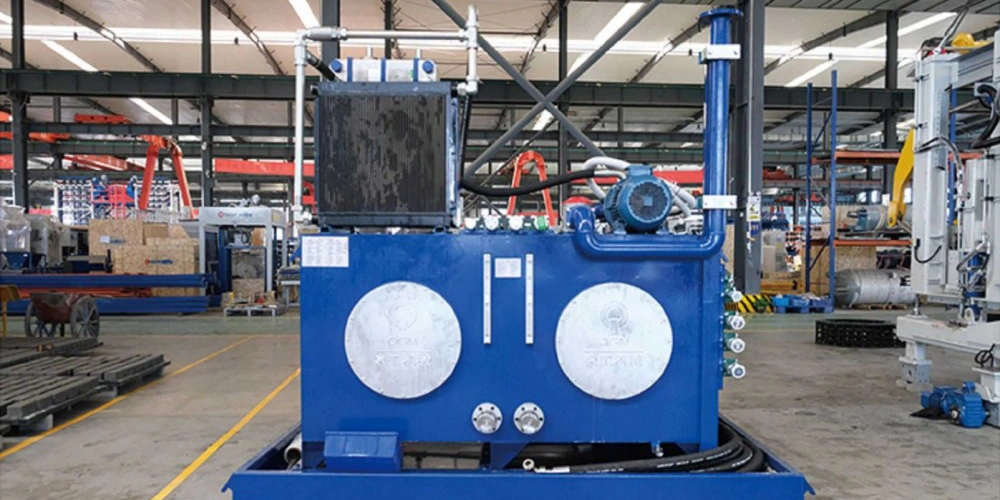

2. Хидраулични систем за пресовање велике тонаже

Хидраулични систем обликовања је једна од карактеристика серије ЗН-ВП.
Три модела обезбеђују максималне главне силе притиска од 600, 900 и 1.500 тона, респективно. Главни цилиндри великог пречника стварају потребну силу формирања за производњу бетонских производа под високим притиском.
У оквиру хидрауличног система користе се хидрауличне пумпе и вентили међународног бренда. Брзина пресовања, притисак и ход могу се подесити према захтевима производа и процеса.
Ово омогућава да се процес формирања конфигурише за различите типове производа и карактеристике материјала.
Хидрауличка конфигурација високог притиска је посебно релевантна за произвођаче који производе густе бетонске производе или раде са мешавинама које садрже фини прах и материјале добијене од чврстог отпада.

3. Немачка технологија серво вибрација

ЗН-ВП серија укључује напредну немачку технологију серво вибрација.
Серво мотори обезбеђују брзу реакцију и прецизну контролу параметара вибрација, омогућавајући да се сила побуде и перформансе вибрације подесе у складу са захтевима производње.
У поређењу са фиксном контролом вибрација, серво технологија пружа већу флексибилност при пребацивању између различитих типова производа и формулација материјала.
Контролисани процес вибрација подржава сабијање бетона и помаже у одржавању доследних услова формирања производа.
Технологија формирања бетонских блокова са серво вибрацијама је посебно драгоцена када производна линија треба да прихвати више спецификација производа уместо да континуирано покреће један стандардизовани производ.

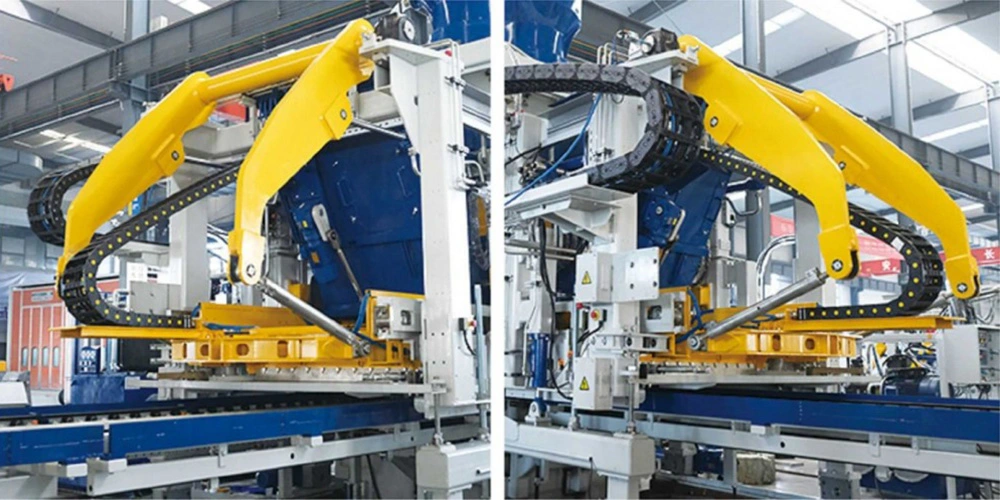

4. Систем за храњење са окретном руком дизајниран за лакше одржавање

Систем за довод материјала користи робусну конфигурацију покретне руке за конзистентну дистрибуцију материјала.
Водећи точкови великог пречника подржавају несметано кретање колица за храњење, док су заменљиве хабајуће плоче инсталиране на кључним контактним површинама како би се поједноставило одржавање.
Платформа за храњење такође користи заменљиве хабајуће компоненте. Хидраулично закључавање омогућава отварање и осигурање одељка за довод током инспекције, чишћења и одржавања.

Овај дизајн омогућава лакши приступ хабајућим деловима и помаже у смањењу сложености рутинских сервисних радова.

5. Интегрисано статичко пресовање и вибрацијско обликовање

Серија ЗН-ВП комбинује два механизма формирања: статично пресовање под високим притиском + серво вибрације.
Хидраулички систем обезбеђује главну силу формирања, док систем вибрација помаже сабијању материјала током обликовања.
Према оригиналној техничкој конфигурацији, систем обезбеђује до 900 или 1.500 тона главне силе притиска и 120 кН силе вибрације на одговарајућим моделима.
Комбинована технологија је намењена да одговори на захтеве обликовања бетонских производа сувим процесом користећи како грубе материјале од чврстог отпада, тако и ултрафине материјале у праху.

Може се применити на производњу:
●Бетонски оплочники изгледају као камен
●Пропустљиви производи за поплочавање
●Ивичњаци
●Конвенционални бетонски блокови
●Уређење бетонских производа
●Други бетонски производи по мери

За пројекте који захтевају и разноврсност производа и флексибилност материјала, комбинована конфигурација пресовања и вибрација представља алтернативу конвенционалним системима за обликовање под статичким притиском или само вибрацијама.

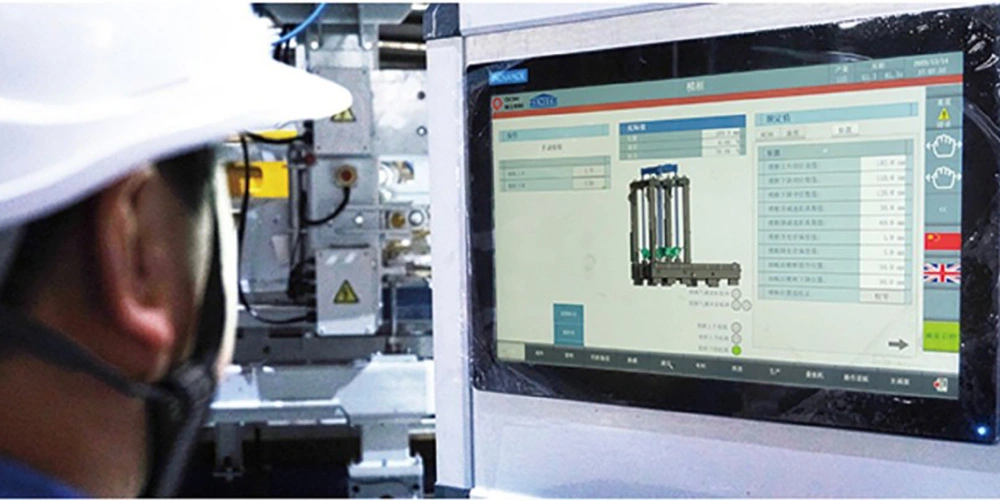

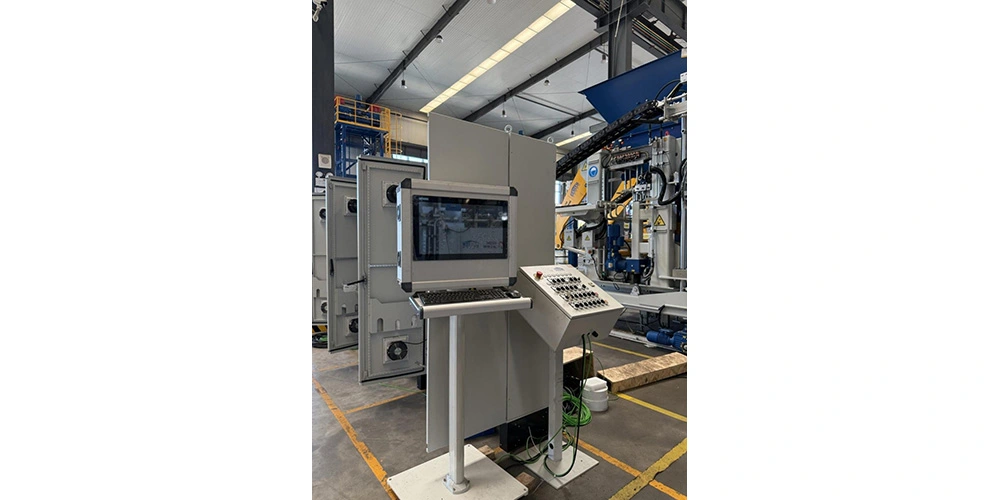

6. Аутоматска контрола за доследније управљање производњом

ЗН-ВП серија интегрише немачку технологију аутоматизације са визуелним интерфејсом човек-машина.
Контролни систем координира процесе формирања машине док пружа оператерима јасан интерфејс за управљање производњом.

Кључне функције укључују:
●Управљање производним рецептом
●Управљање радним параметрима
●Праћење статуса опреме
●Прикупљање података о производњи
●Контрола рада машине
●Визуелизоване информације о опреми

Смањењем непотребних ручних интервенција, интегрисана контролна архитектура помаже оператерима да доследније управљају параметрима производње.
За аутоматизоване линије за производњу бетонских блокова, централизована контрола такође обезбеђује јаснији интерфејс између блок машине и опреме узводно или низводно.

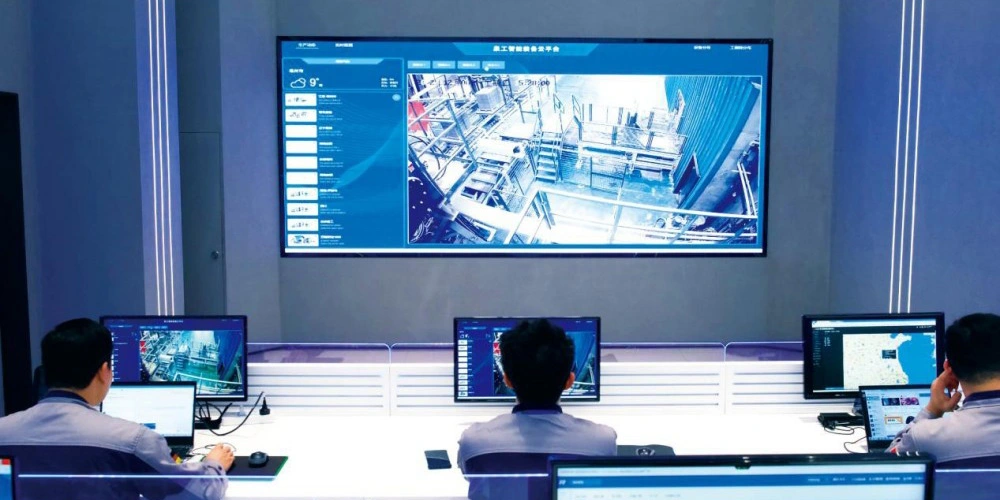

7. Интеллигент Екуипмент Цлоуд Сервице Платформ

КГМ Интеллигент Екуипмент Цлоуд Сервице Платформ проширује управљање машином изван локалног контролног ормана.
Платформа интегрише рачунарство у облаку, комуникацију података, моделирање опреме, вештачку интелигенцију, фуззи неуронске мреже и технологије великих података за прикупљање и анализу информација о раду опреме и образаца коришћења.

У зависности од конфигурације система и ауторизације, платформа подржава:
●Онлине праћење опреме
●Даљинска контрола опреме
●Даљинска техничка подршка
●Предиктивна детекција кварова
●Дијагноза грешке
●Процена здравља опреме
●Аутоматизовани извештаји о раду
●Анализа података о опреми

Ово ствара дигиталну везу између машине за прављење блокова и сервисних функција заснованих на облаку.
За иностране произвођаче блокова, надгледање опреме засновано на облаку може да обезбеди додатни слој подршке када се производна опрема налази далеко од техничког сервисног центра произвођача.
КГМ-ов приступ интелигентној опреми и услугама у облаку је у складу са његовим ширим развојем дигитално повезане опреме за прављење блокова и интелигентних производних система.

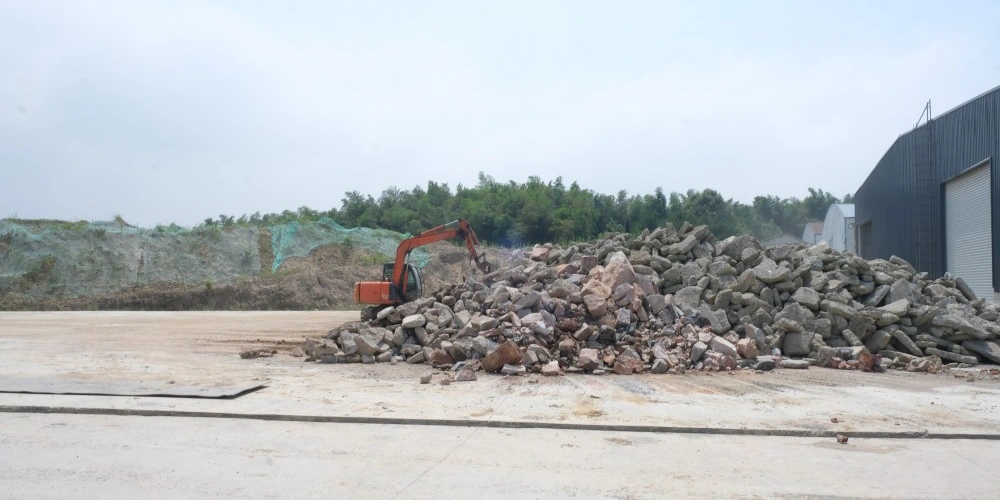

8. Рециклажа чврстог отпада за производњу бетонских производа

Једна од главних карактеристика примене ЗН-ВП серије је њена прилагодљивост различитим сировинама.
У зависности од својстава материјала, предобраде и дизајна мешавине, машина се може користити са материјалима као што су:

Чврсти отпадни материјали
●Грађевински отпад ●Чврсти металуршки отпад
●Рударска јаловина
●Камени прах
●муљ
● Блато за прање песка

Стварни однос материјала и формулацију треба одредити према физичким и хемијским својствима локално доступних материјала.

Бетонски производи
Машина се може конфигурисати за производњу:
●Стандардни бетонски блокови
●Шупљи блокови
●Блокови за поплочавање
●Пропустљиви плочники
●Ивичњаци
● Бетонски производи изгледају као камен
●Производи за уређење пејзажа
●Блокови за заштиту нагиба
● Зидни декоративни бетонски производи

Ово чини ЗН-ВП серију релевантном за пројекте рециклаже чврстог отпада где је циљ да се правилно обрађени отпадни материјали трансформишу у тржишне бетонске производе.

9. Дизајниран за производњу флексибилних бетонских производа

ЗН600ВП, ЗН900ВП и ЗН1500ВП пружају три различите конфигурације опреме у оквиру истог концепта хидрауличног обликовања.
Избор одговарајућег модела зависи од фактора као што су:
●Потребна сила притиска
●Димензије палете
●Величина производа
● Асортиман производа
●Карактеристике сировина
●Конфигурација калупа
●Потребан обим производње
●Доступан простор за постројење
●Комплетна конфигурација линије

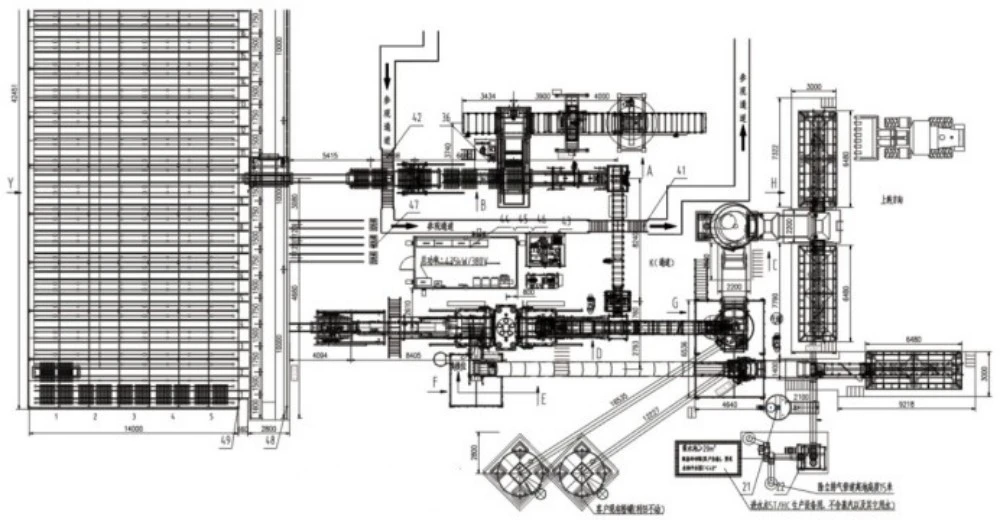

Изглед производне линије

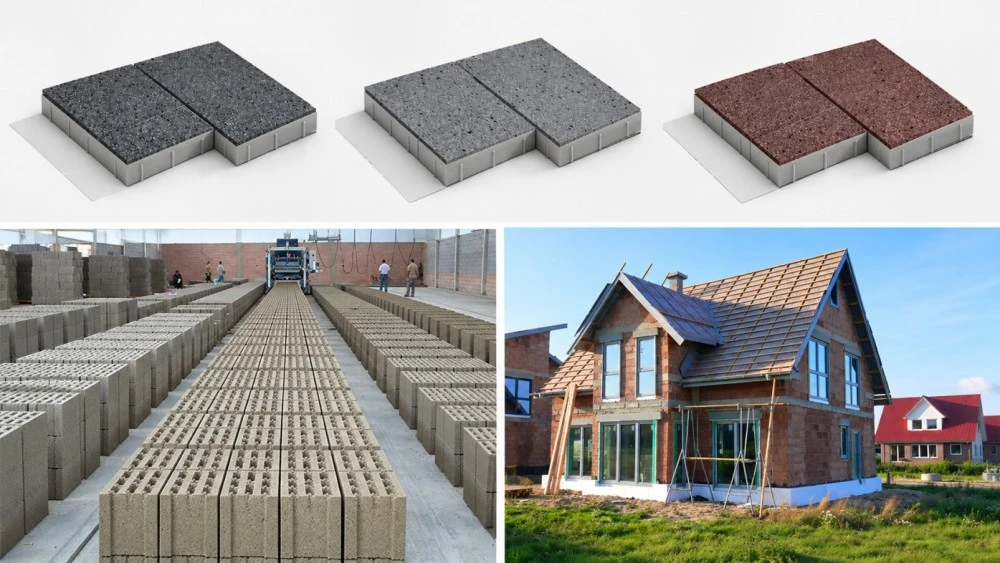

Узорци блокова и апликације
